雙級活塞推料離心機旋轉運動的傳遞

1、主電機帶動主動三角皮帶輪旋轉，通過主動皮帶輪上的三角皮帶帶動油缸三角皮帶輪，而油缸則與空心主軸用螺釘聯接，使被動輪的旋轉運動傳遞給空心主軸，空心主軸與二級轉鼓用不銹鋼螺栓聯接，空心主軸前后螺栓不但起聯接作用并且傳遞扭矩，從而實現了二級轉鼓的旋轉運動。圖為HR400雙級活塞推料離心機轉鼓。

2、一級轉鼓是與二級轉鼓同步旋轉的，油缸的旋轉運動經推桿傳遞給組合活塞，而活塞的旋轉運動經螺栓、力板帶動推桿旋轉，推桿與一級轉鼓用不銹鋼螺栓聯接，并傳遞扭矩，從而實現了一級轉鼓的旋轉運動

3、旋向：從轉鼓的前端方向看，轉鼓的旋向方向?yàn)轫槙r(shí)針旋轉

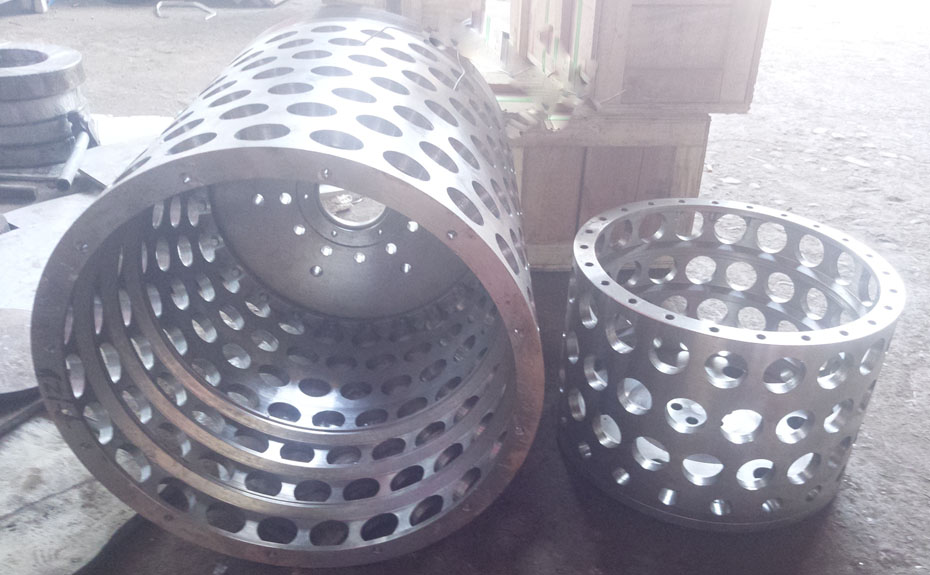

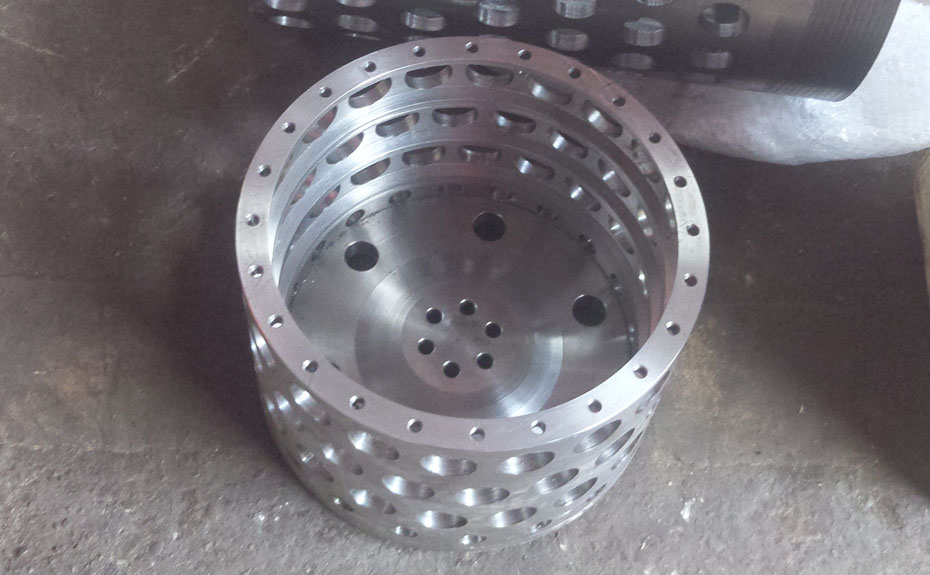

HR400雙級活塞推料離心機轉鼓
